Ö-varvet AB – för Sjöräddningssällskapet (SSRS)

Integrerad hydraulik för nästa generations räddningsbåtar

För Ö-varvets serie av 12 meter långa räddningsbåtar i Emblad-klassen har HydTec utvecklat en integrerad hydrauliklösning för vattenjetaggregatens styr- och backfunktioner samt en hydrauldriven brandpump.

HydTecs åtagande omfattar system- och detaljkonstruktion, komponent- och materialleveranser, kundanpassad tillverkning, förmontering och provning samt installation och driftsättning ombord. För varje fartyg verifieras den färdiga installationen tillsammans med varvet, och dokumentationen uppdateras till det slutliga utförandet. Erfarenheterna från varje leverans förs vidare till nästa fartyg för att förbättra konstruktion, tillverkning och installation.

Utmaning:

Fartyget behövde tre säkerhetskritiska hydraulfunktioner inom strikta vikt- och utrymmesgränser. Systemet måste klara höga drivvarvtal och krävande marina förhållanden, vara åtkomligt för service och fungera tillförlitligt. Samtidigt skulle lösningen vara praktisk att tillverka för en växande fartygsserie.

Leverans

HydTec konstruerade och levererade hydraulikpaketet inom sitt åtagande: tank, hydraulblock, pumpenheter, filtrering, kylning, övervakning, rör, slangar och fästen. Enheterna tillverkades, förmonterades, provades och justerades före installation och driftsättning ombord samt färdigställande av slutdokumentationen.

Resultat

Projektet skapade en kompakt hydraulikplattform som kan tillverkas med upprepbart resultat för Emblad-klassen. Med varje leverans har HydTec förfinat konstruktionen, ökat tillverkningstakten och effektiviserat installationen. På varje fartyg installeras, driftsätts och provas hydraulsystemet individuellt. Dokumentationen beskriver det slutliga utförandet ombord.

SE RESULTATET

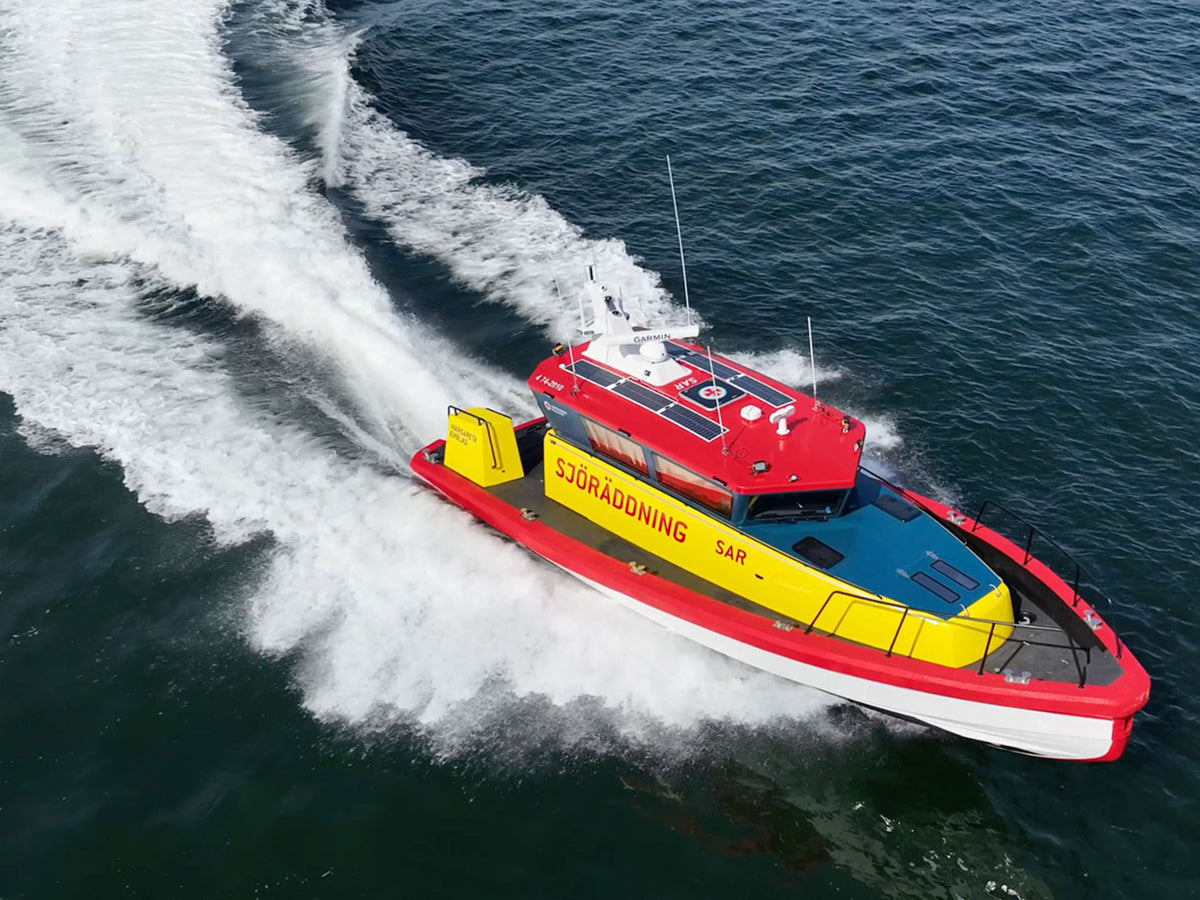

A red, yellow, and blue speedboat with the Swedish word 'Sjöräddning' on the side, captured from an aerial perspective as it cuts through dark blue water and creates a white wake.

Projektstart

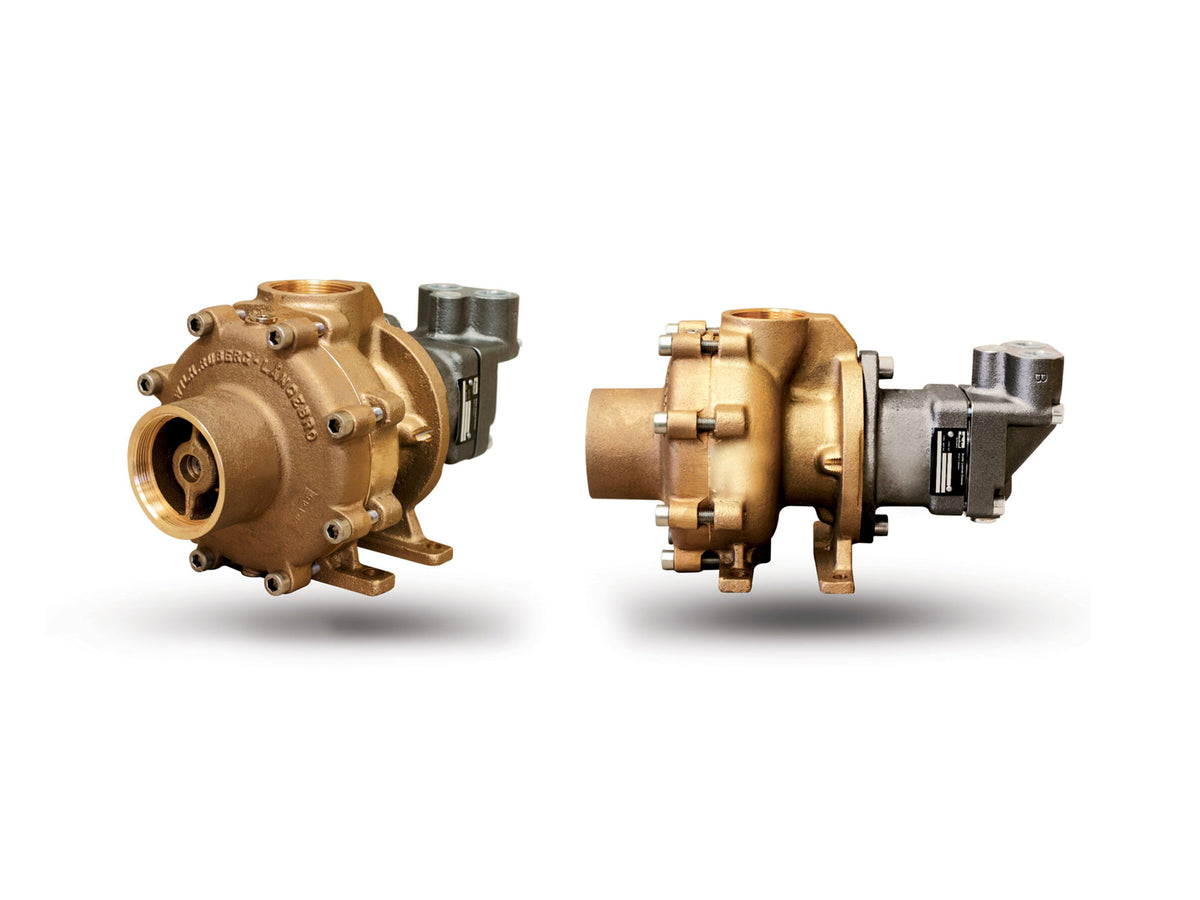

Two bronze hydraulic pump units for waterjet steering and firefighting functions used in HydTec's rescue boat hydraulic package.

Inledande genomgång

Uppdraget inleddes i slutet av 2021, i samband med genomgången av fartygets tekniska huvudsystem. HydTec fick i uppgift att integrera hydrauliken i den övergripande fartygskonstruktionen och undersöka hur vattenjet- och brandpumpfunktionerna kunde lösas med lägre vikt och färre separata komponenter.

De tidiga koncepten byggde på tre separata hydraulsystem. Genom teknisk dialog med Ö-varvet, systempartner och komponenttillverkare tog HydTec fram en mer integrerad systemuppbyggnad, anpassad till fartygets höga motorvarvtal, begränsade installationsutrymme och krävande marina driftmiljö.

Samarbete och samordning

Utvecklingsarbetet samordnades genom konstruktionsgranskningar, tekniska möten, leverantörsdialog och löpande kontakt med Ö-varvet.

HydTec tog fram hydraulscheman, 3D-modeller, stycklistor, montageritningar, I/O-uppgifter, provningsdata och tillhörande produktdokumentation. Efter installation och driftsättning på varje fartyg förs det slutliga utförandet in i fartygsspecifika relationsscheman och stycklistor.

Genomförande

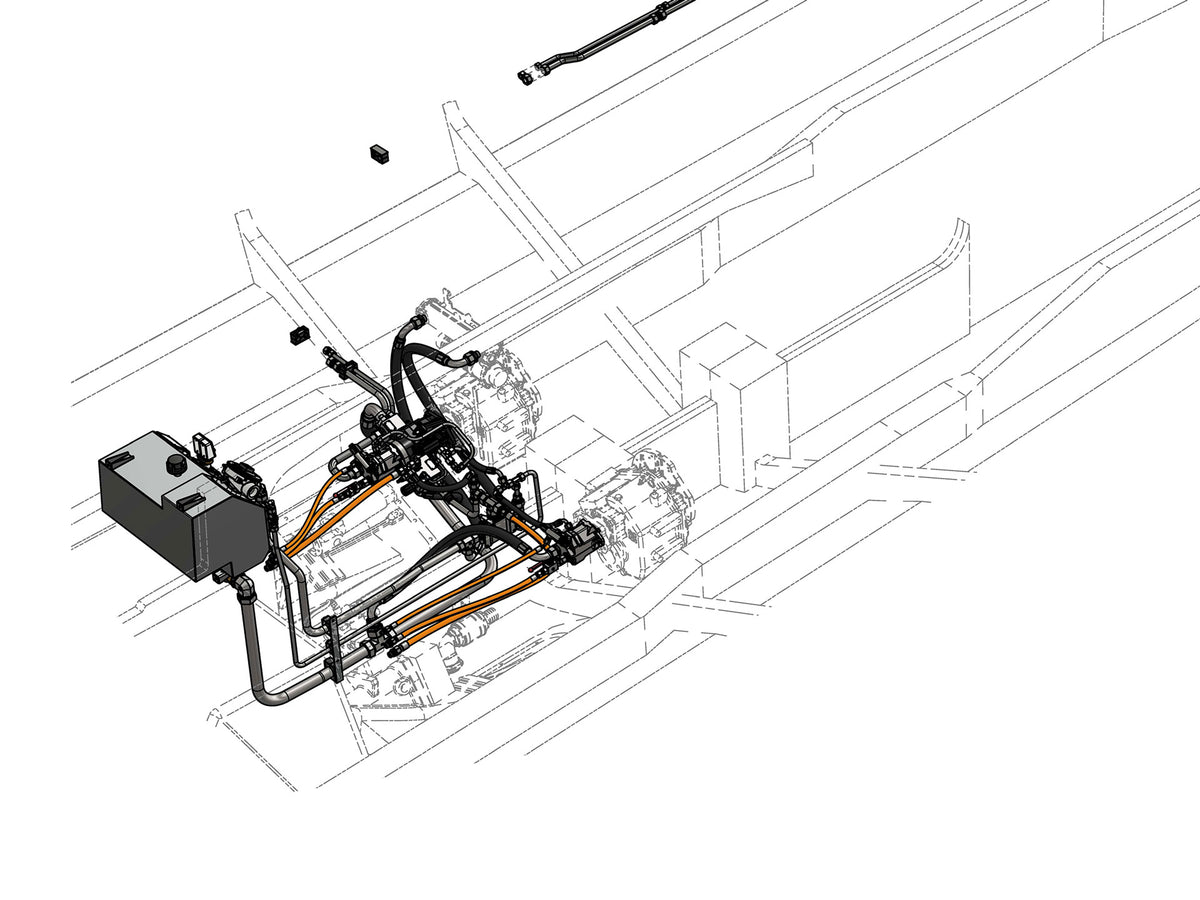

Technical line drawing of a mechanical hydraulic or transmission system with hoses, pipes, and a control box, shown on a white background.

Konstruktion och teknik

HydTec började med att kartlägga hydraulikförbrukarna, driftsförhållandena och det tillgängliga installationsutrymmet. Den centrala konstruktionsuppgiften var att förena två oberoende kretsar för vattenjetaggregatens styrning och backning med en hydrauldriven brandpump i en kompakt installation.

Pumpvalet begränsades av höga varvtal och sugförhållanden, samtidigt som kunden eftersträvade lägre vikt och färre separata komponenter. I dialog med Ö-varvet och berörda utrustningstillverkare utvärderade HydTec olika pumplösningar, oljekompatibilitet, kylbehov, filtrering, övervakning och säkra driftgränser.

Lösningen bygger på en kompakt gemensam tank med separata pumpkretsar, kundanpassade hydraulblock samt integrerad kylning och tillståndsövervakning. Rördragning, slanggeometri, fästen och serviceåtkomlighet utvecklades i 3D och anpassades efter den faktiska installationen ombord.

Konstruktionen omsattes i fartygsspecifika scheman, stycklistor och montageunderlag. Det gör det möjligt att på ett kontrollerat sätt föra erfarenheter från tillverkning, installation och driftsättning vidare till nästa fartyg.

Tillverkning och montering

HydTec tillverkar den kundanpassade tanken, hydraulblock, adaptrar, fästen, rörenheter och slangsatser. Modulerna för vattenjet och brandpump byggs som kompletta enheter. Så långt det är möjligt förmonteras hydraulikpaketet hos HydTec för att minska arbetet ombord och säkerställa jämn kvalitet.

Tillverkningen har effektiviserats stegvis under fartygsseriens gång. Erfarenheterna från varje färdig båt förs in i uppdaterade ritningar, stycklistor, montageinstruktioner och produktionsmetoder. Därmed kan komponenter och delmontage förberedas tidigare, gränssnitt verifieras i förväg och återkommande moment utföras effektivare.

Pumpenheterna provas i provbänk och justeras för sitt specificerade driftområde. Slangar och rör identifieras mot ritningarna, och tryckprovning ingår i tillverkningsprocessen.

Arbetssättet har förbättrat upprepbarheten, kortat förberedelse- och installationstiderna och förbättrat produktionsberedskapen för varje efterföljande fartyg.

A red, yellow, and green coast guard boat under construction inside a workshop, with a metal walkway leading alongside it.

Resultat

Installation och driftsättning

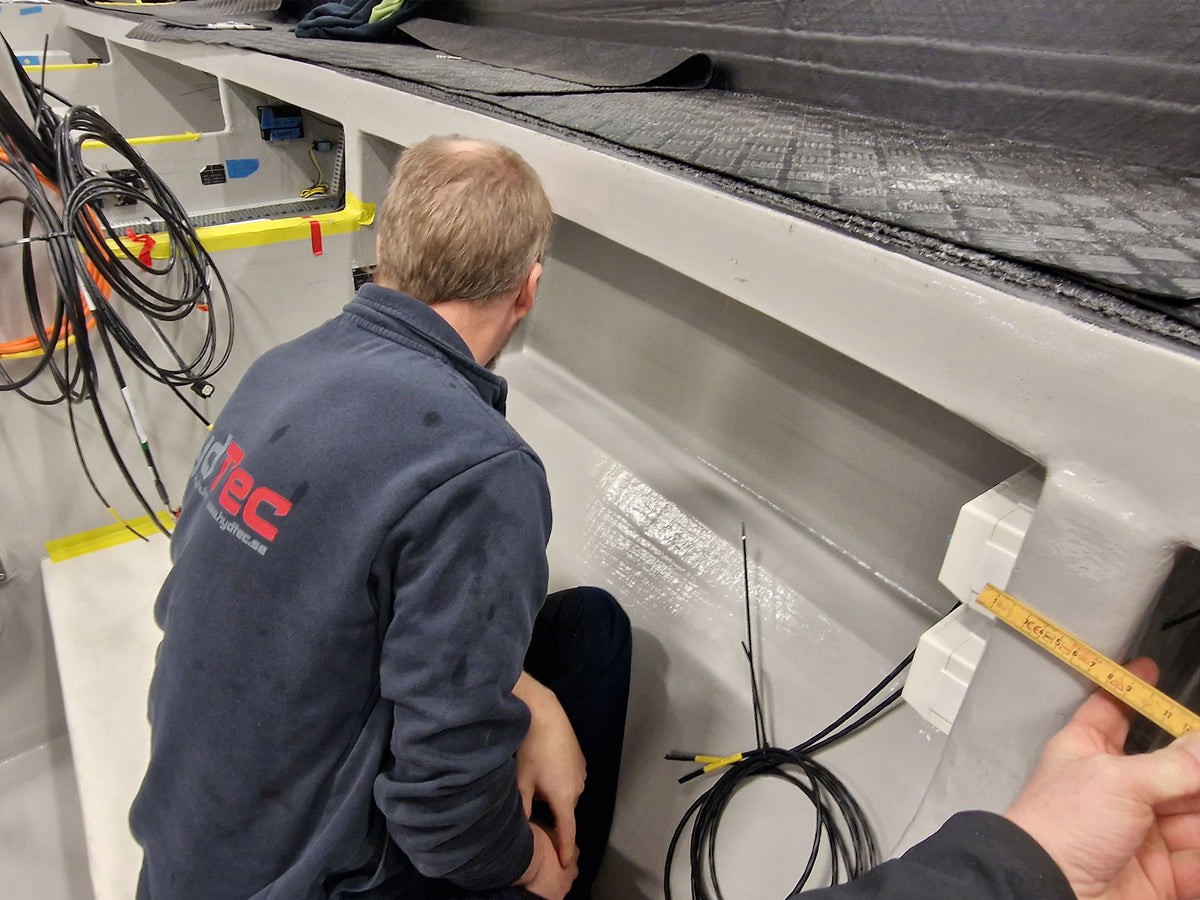

För varje fartyg transporteras de förmonterade hydraulikpaketen till Ö-varvet för installation ombord. HydTec färdigställer hydraulrör och slanganslutningar inom sitt åtagande och genomför uppstart, avluftning, justering, provning och driftsättning.

Den färdiga installationen verifieras tillsammans med varvet innan systemet överlämnas. Slutlig slangdragning, inställningar och komponentval förs därefter in i de fartygsspecifika relationsschemana, 3D-underlagen och stycklistorna.

Installation och driftsättning ingår alltså i HydTecs leverans för varje fartyg i serien, inte bara för den första båten.

Uppföljning och support

Erfarenheter från tillverkning, installation och driftsättning på varje fartyg gås igenom systematiskt och förs vidare till nästa bygge. HydTec förfinar fortlöpande komponentval, montagemetoder, dokumentation och arbetsmoment vid installation ombord.

Drifterfarenheter utvärderas tillsammans med Ö-varvet och överenskomna tekniska förbättringar införs på efterföljande fartyg. HydTec medverkar genom hela serien med konstruktionsstöd, tillverkning, installation ombord, driftsättning och fartygsspecifik dokumentation.
