Renspolning och tryckprovning av hydrauliken i Oceanbirds vingsegel

HydTec planerade och genomförde renspolning följd av tryckprovning av sex hydraulkretsar i Oceanbirds fullskaliga, landbaserade vingsegel vid Oresund Dry Docks i Landskrona. Uppdraget omfattade teknisk granskning, planering av uppkopplingen med sex spolkretsar, spolning genom hydraulsviveln och tryckprovning av hydraulkretsarna.

Utmaning

Vingseglet innehöll flera hydraulkretsar med bland annat en sexkanalig svivel och anslutningar till klaffcylindrar. Den färdigmonterade rör- och slanginstallationen behövde renspolas och tryckprovas under kontrollerade former före fortsatt provning och drift.

Leverans

HydTec granskade specifikationen, tog fram en uppkoppling med sex spolkretsar, förberedde lämplig utrustning och genomförde renspolning följd av tryckprovning vid Oresund Dry Docks i Landskrona.

Resultat

HydTec genomförde renspolning och efterföljande tryckprovning av de sex kretsarna i Oceanbirds landbaserade vingsegel vid Oresund Dry Docks i Landskrona.

Bild: Oceanbird

SE RESULTATET

Uppdragsstart

Oceanbirds fullskaliga Wing560-prototyp i Landskrona, där HydTec utförde hydraulisk spolning och tryckprovning. Bild med tillstånd av Oceanbird.

Inledande genomgång

Oceanbird förberedde sitt fullskaliga, landbaserade vingsegel för fortsatt provning och drift. Först behövde hydraulikens rör- och slangkretsar renspolas till en fastställd renhetsnivå och tryckprovas.

Efter ett inledande möte och ett undertecknat sekretessavtal fick HydTec en preliminär spolningsspecifikation från Oceanbird. HydTec granskade underlaget och begärde kompletterande uppgifter om kretslängder, driftolja, erforderliga flödesförhållanden och tryckprovning för att kunna dimensionera och planera uppdraget.

Samarbete och samordning

HydTec och Oceanbird hade löpande teknisk kontakt under planeringen. Specifikationen uppdaterades stegvis med reviderade scheman, rör- och slanglängder, flödeskrav, spoltider och krav på tryckprovning.

HydTec lämnade ett förslag till uppkoppling med sex spolkretsar och exempel som visade hur den mobila utrustningen kunde dokumentera spolningsförlopp och tryckprovningskurvor. Den slutliga arbetsmetoden fastställdes tillsammans med Oceanbird och övriga berörda tekniska parter.

Genomförande

Konstruktion och teknik

HydTec började med att granska Oceanbirds preliminära specifikation och hydraulscheman. Kompletterande uppgifter begärdes om rör- och slanglängder, systemvolym, driftvätska, renhetskrav, flödesförhållanden och tryckprovningskrav.

Med det uppdaterade underlaget som grund tog HydTec fram en spoluppkoppling som delade installationen i sex kontrollerade kretsar. Metoden omfattade spolning genom hydraulsviveln med bibehållet erforderligt turbulent flöde genom hela respektive krets.

HydTec granskade även den föreslagna spololjan. Där det var tekniskt möjligt rekommenderades att använda den slutliga driftvätskan, för att minska risken att kvarvarande spololja förorenade det färdiga systemet.

Tillverkning

Tillsammans med Oceanbird och övriga projektparter förfinades metoden för att styra flödeshastigheten och möjliggöra spolning i båda riktningarna. En minsta spoltid fastställdes, även om mätningen skulle indikera rätt renhetsnivå tidigare.

Innan utrustning och personal skickades till platsen kontrollerades montagestatusen för slangar och svivel, och varvets säkerhetskrav gicks igenom. HydTec genomförde därefter renspolning följd av tryckprovning av det landbaserade vingseglet vid Oresund Dry Docks i Landskrona.

Resultat

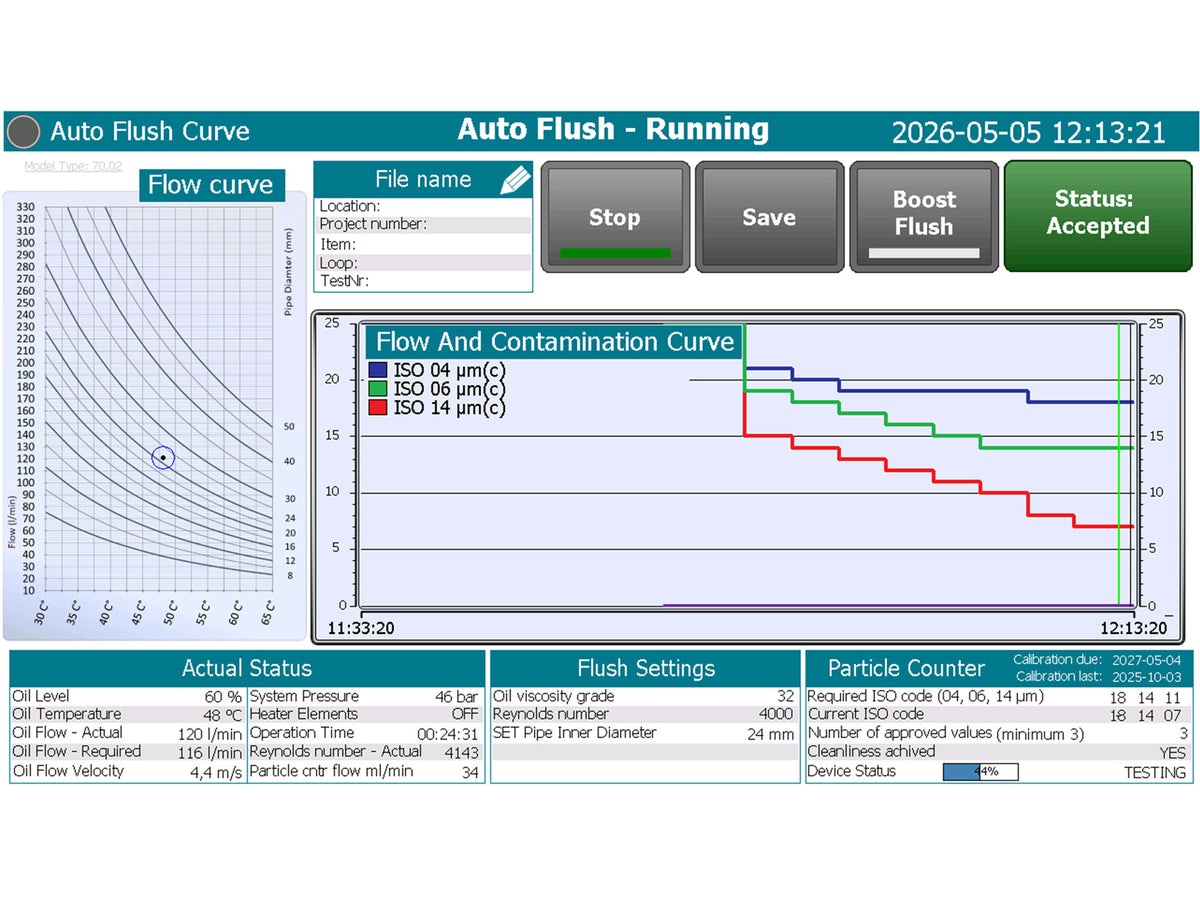

Exempel på spolningsresultat

Installation och driftsättning

Arbetet utfördes på Oceanbirds fullskaliga, landbaserade vingsegel vid Oresund Dry Docks i Landskrona. Oceanbird hade färdigställt montaget av slangarna och hydraulsviveln innan HydTec anlände.

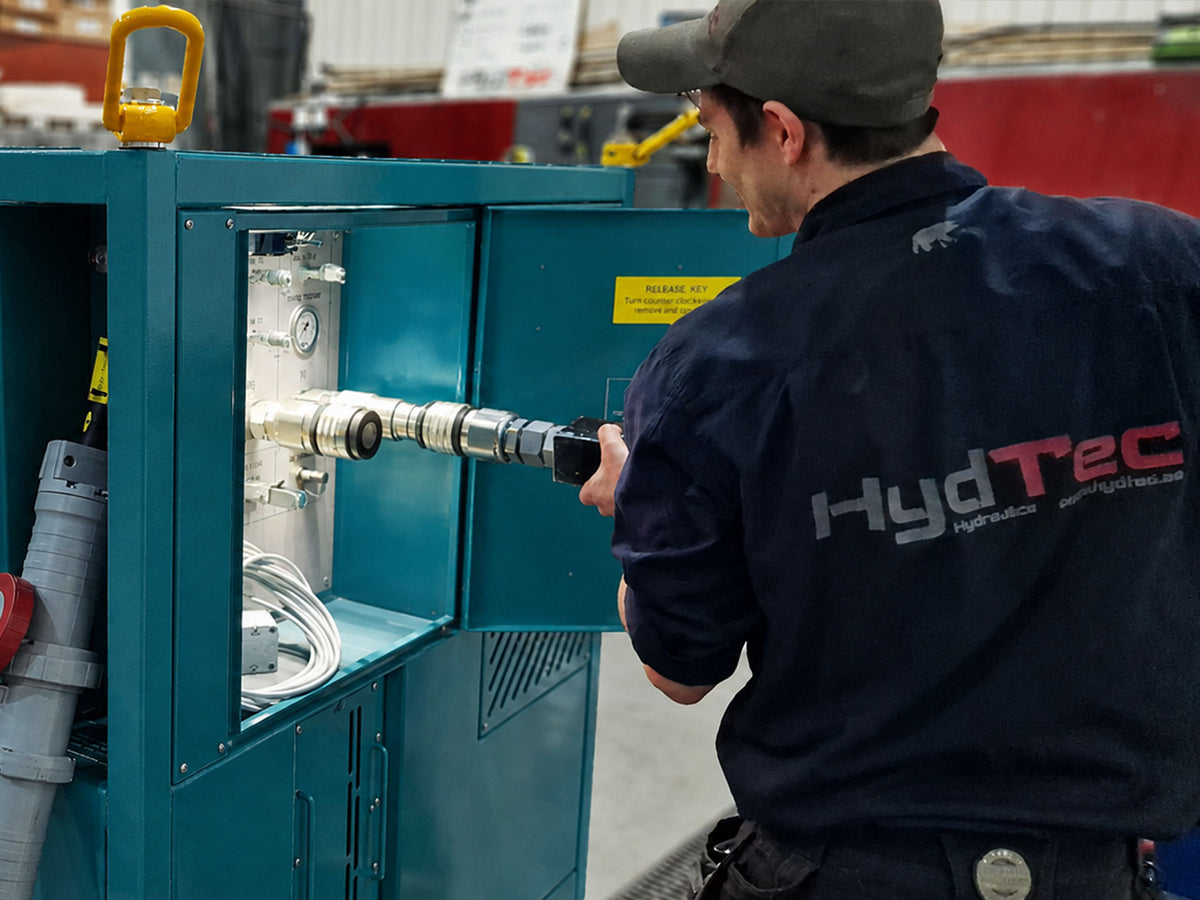

HydTecs mobila spolutrustning anslöts till de förberedda hydraulkretsarna enligt den överenskomna uppkopplingen med sex spolkretsar.

Efter renspolningen tryckprovade HydTec hydraulkretsarna.

Uppföljning och support

HydTec har bevarat det tekniska underlaget och spolkretsarnas uppkoppling från uppdraget och kan bistå Oceanbird med ytterligare renspolning, tryckprovning, driftsättning och relaterad hydraulikservice.

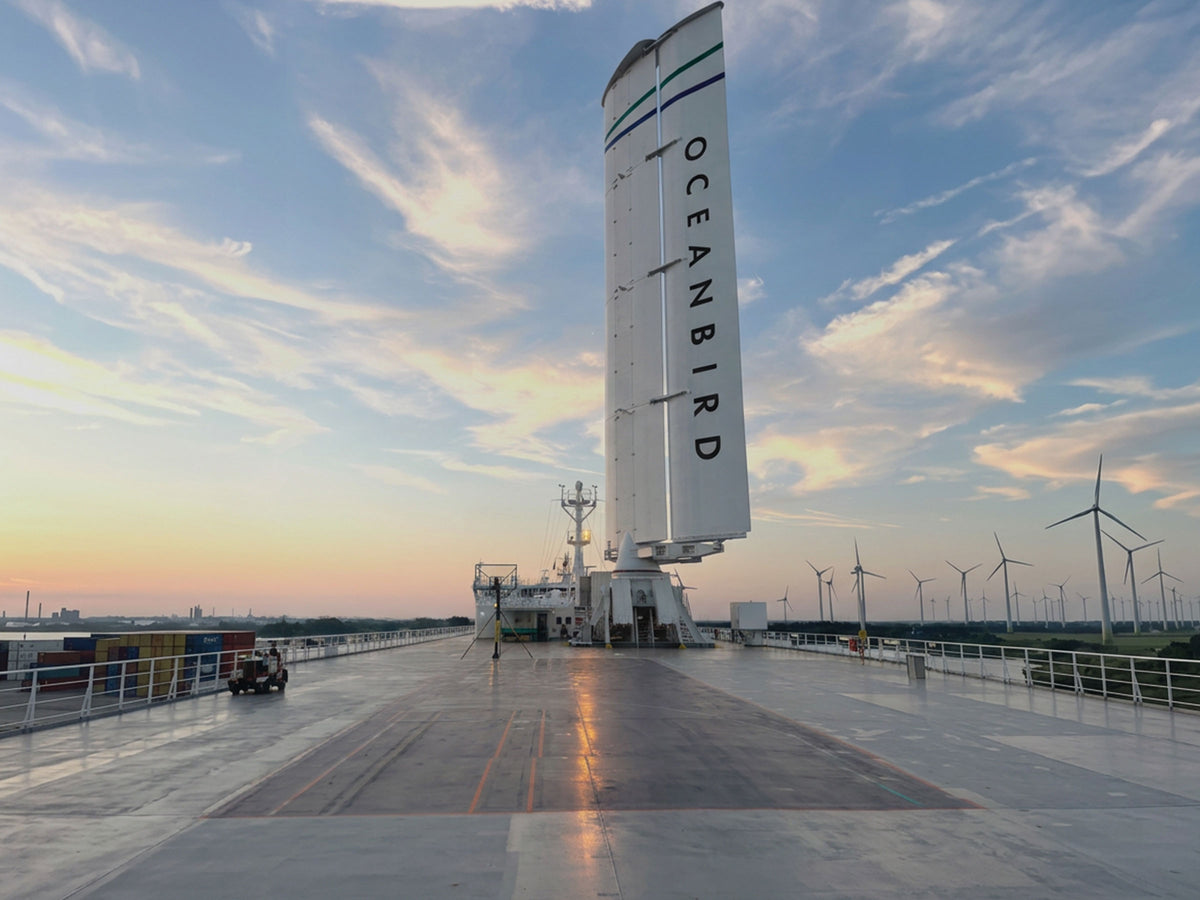

Oceanbird's full-scale wing sail on a vessel deck at Oresund DryDocks in Landskrona, wind turbines visible at sunset.

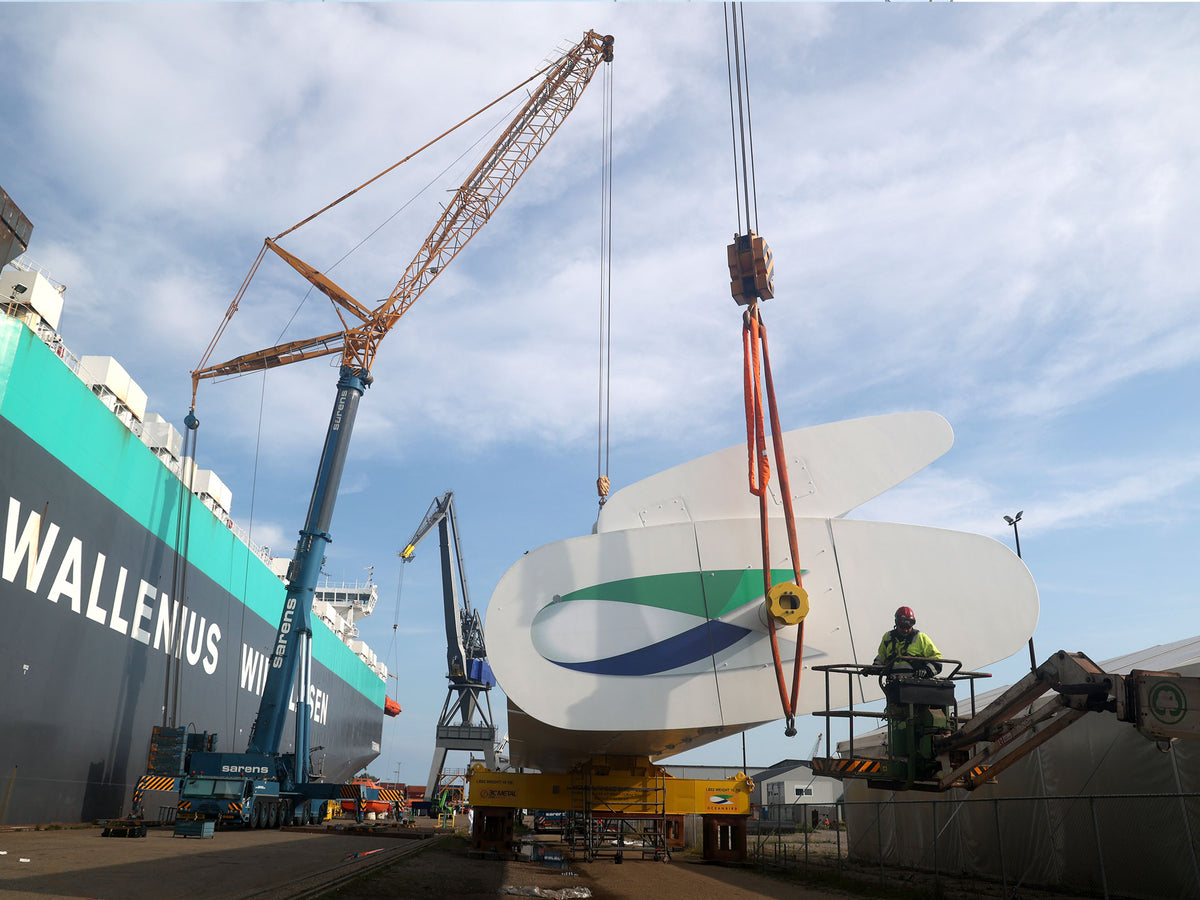

Oceanbirds Wing560 under installation ombord på Tirranna. Bild: Oceanbird.
